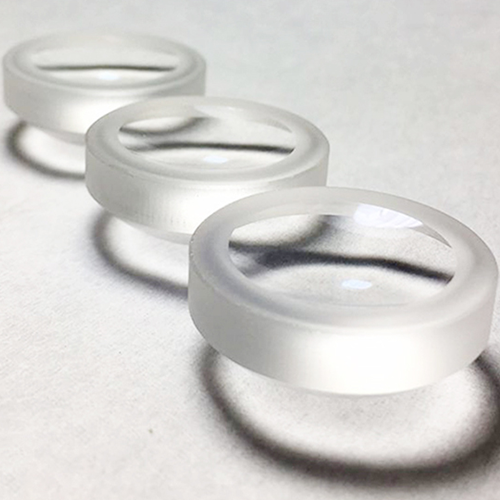

彎月透鏡
彎月透鏡包括正彎月透鏡和負彎月透鏡。正彎月透鏡用于減小另一透鏡的焦距，同時保持光學組件的角分辨率，其材質包括K9，紫外熔融石英，CaF2，和ZnSe。通常將這些透鏡與另一正透鏡配對使用，以獲得更好的聚焦效果。負彎月透鏡的設計目的是盡量減小球差。負彎月透鏡由一個凸面和一個凹面組成，而凹面具有更大的曲率半徑。負彎月透鏡與另一透鏡組合使用將會降低系統的數值孔徑。負彎月鏡頭是擴束應用中常見的元件。??
彎月透鏡
彎月透鏡包括正彎月透鏡和負彎月透鏡。正彎月透鏡用于減小另一透鏡的焦距，同時保持光學組件的角分辨率，其材質包括K9，紫外熔融石英，CaF2，和ZnSe。通常將這些透鏡與另一正透鏡配對使用，以獲得更好的聚焦效果。
負彎月透鏡的設計目的是盡量減小球差。負彎月透鏡由一個凸面和一個凹面組成，而凹面具有更大的曲率半徑。負彎月透鏡與另一透鏡組合使用將會降低系統的數值孔徑。負彎月鏡頭是擴束應用中常見的元件。
| 材質 | K9/石英/藍寶石/鍺/氟化鈣/硒化鋅等 |
| 焦距 | ±1% |
| 厚度公差 | ±0.02mm |
| 尺寸公差 | ±0.02mm |
| 面型 | λ/10 |
| 表面質量 | 10/20 or better |
| 偏心 | ＜3arcmin |
| 有效孔徑 | ＞90% |
| 倒邊 | ＜0.2*4.5° |
| 鍍膜 | 根據客戶要求 |
